1 概述

ADL400N-CT儲能系統雙向計量卡軌式智能儀表，是主要針對于光伏并網系統、微逆系統、儲能系統、交流耦合系統等新 能源發電系統而設計的一款智能儀表，產品具有精度高、體積小、響應速度快、安裝方便等優點。具有對電力參數進行采樣計量和監測，逆變器或者能量管理系統（EMS）與之進行通訊，根據實時功率及累計電能實現防逆流、調節發電量、電池充放電等功能，可雙向計量，實現戶用分布式光伏能量管理。

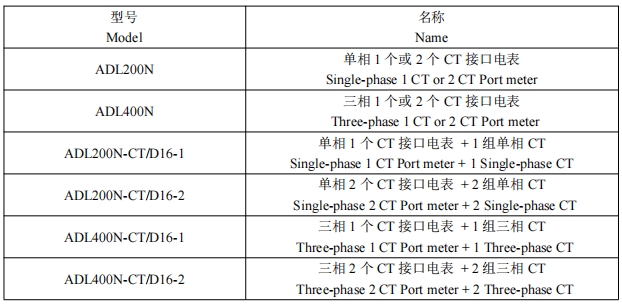

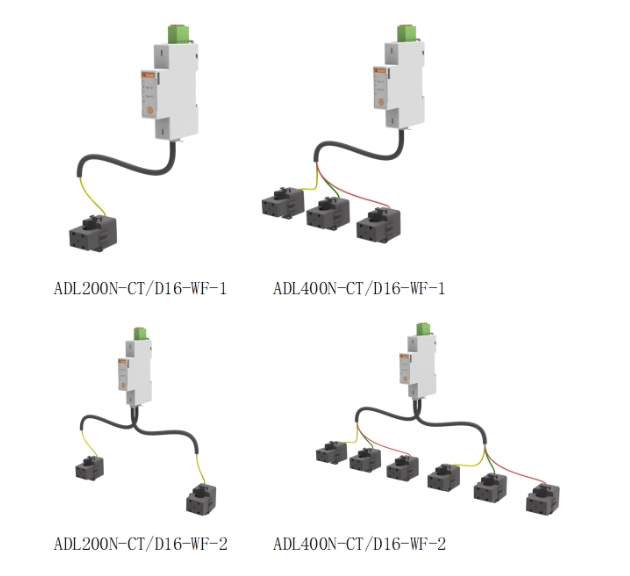

2 型號說明

3 功能列表

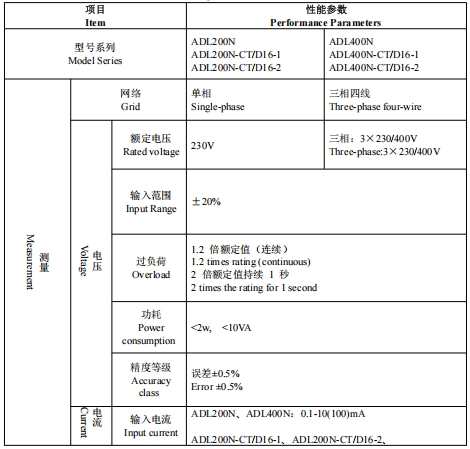

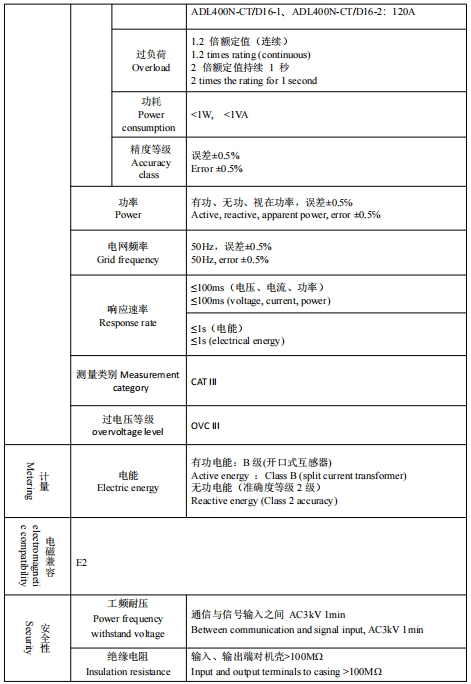

4 技術參數

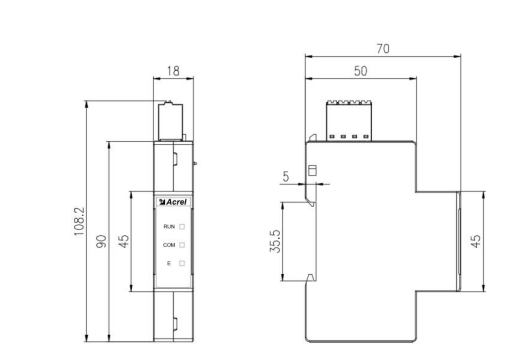

5 外形尺寸

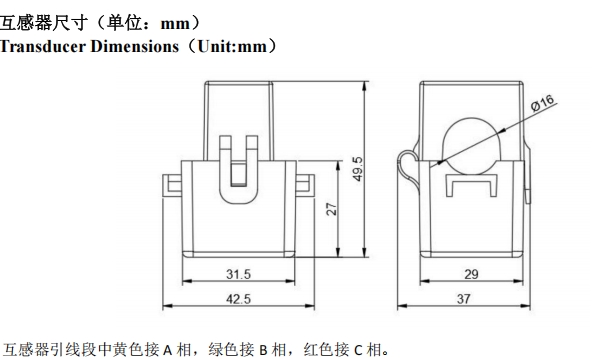

6. ADL400N-CT儲能系統雙向計量卡軌式智能儀表主要功能特點

測量功能

儀表能測量全電力參數包括電壓 U、電流 I、有功功率 P、無功功率 Q、視在功率 S、功率因數 PF、頻率、 正向有功電能，反向有功電能，正向無功電能，反向無功電能。

計量功能

能計量當前組合有功電能，正向有功電能，反向有功電能，正向無功電能，反向無功電能。

通信說明

儀表RS485通信接口支持MODBUS-RTU通信協議，通信口波特率可在 1200bps、2400 bps、4800 bps、9600bps、 19200 bps 和 38400 bps 之間設置，校驗位為無校驗。

儀表的 RS485 通信口要求使用屏蔽雙絞線連接，布線時要考慮整個網絡的布局：如通信線纜的長度、走向、 上位機的位置、網絡末端的匹配電阻、通信轉換器、網絡可擴展性、網絡覆蓋范圍、環境的電磁干擾情況等因素， 都要綜合考慮。

注： 1、 在布線工程上要嚴格按要求施工；

2、 對于暫時不需要通信的儀表都要將他們連接到 RS-485 網絡上，以便于診斷和測試；

3、 進行 RS-485 電纜連接時，盡量使用雙色雙絞線，所有的 485 通信口“A"端接同一種顏色，“B" 端接另一種顏色。

4、 RS-485 總線(從上位機通信口開始到任一被連接的儀表終端通信口)長不超過 1000 米。

防逆流系統中的應用機制

7.逆流檢測與聯動控制

ADL400N-CT在防逆流系統中的作用是提供實時功率方向信號，驅動執行單元調整發電功率。以戶用光伏系統為例，其控制流程如下：

監測點部署：電表安裝于并網點（POI），CT鉗套電網進線；

功率矢量分析：當檢測到電流相位滯后電壓90°以上時，判定存在逆流（P<0）；

信號聯動：通過Modbus向逆變器發送“降功率指令"；

閉環調節：逆變器降低PWM調制比，使光伏輸出匹配本地負載，消除逆流。

多場景協同控制方案

針對不同規模的新能源系統，可靈活擴展為三類防逆流架構：

單機系統（<100kW）：單電表直連逆變器，適用于家庭光伏。ADL400N-CT直接輸出PWM調幅信號，成本低且響應快；

多機系統（>100kW）：增設數據采集器（如安科瑞AMC系列），匯總多電表數據后協調多臺逆變器，適用于工業園區；

混合儲能系統：與BMS聯動，在逆流時啟動電池充電。例如：當P<0持續5秒，觸發儲能變流器充電模式，電能轉存至鋰電池。

能效優化與安全防護

除基礎防逆流功能外，還通過雙向電能分時計量提升經濟性。

峰谷套利：記錄低價時段電網充電量（正向kWh）與高價時段放電量（反向kWh），生成收益報表；

無功補償：監測Q值并聯動SVG設備，將功率因數維持在0.95以上，在安全層面，其設計符合CE、UL、MID認證標準，具備過載保護：300A CT可承受2倍瞬時過流；絕緣防護：工頻耐壓4kV，爬電距離>5mm；故障錄波：記錄逆流事件前后10秒的電參量，支持事故回溯。
